Manche Projekte entstehen eher zufällig – und machen am Ende deutlich mehr Spaß als erwartet. So auch dieses hier.
Entstanden ist ein kompakter Flaschen- und Dosenöffner, den ich vollständig mit FreeCAD konstruiert habe. Kein Gadget um des Gadgets willen, sondern ein echter Alltagshelfer: schnell gedruckt, zuverlässig in der Funktion, angenehm in der Hand.

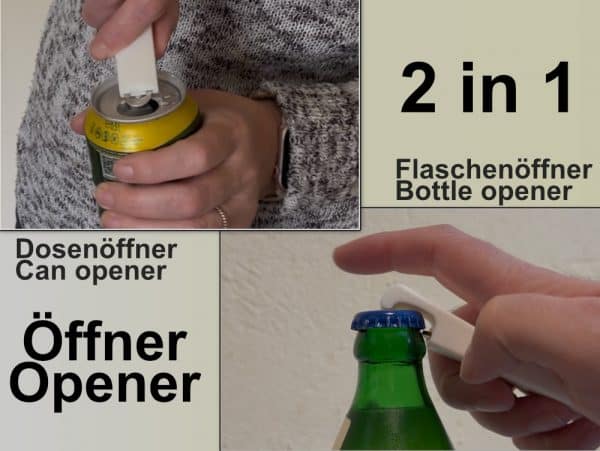

Das fertige Modell vereint zwei Funktionen in einem Teil:

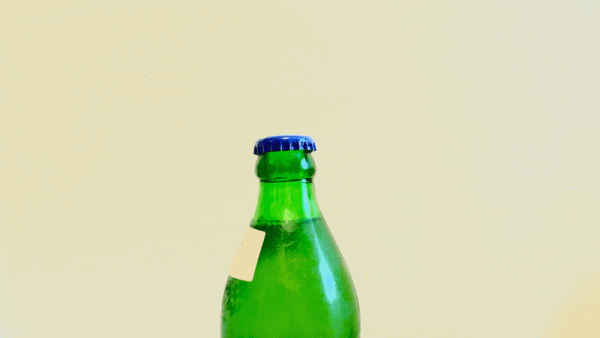

- Kronkorkenheber für Flaschen

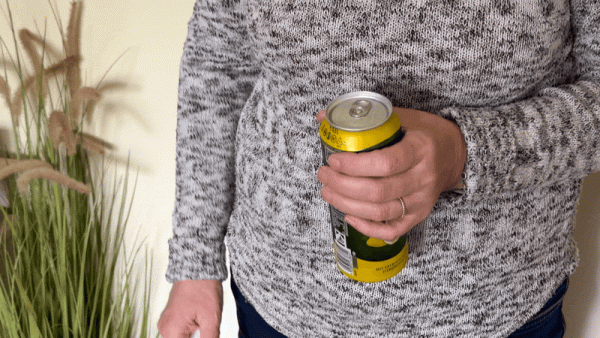

- Öffnungshilfe für Getränkedosen
Veröffentlicht habe ich es auf MakerWorld.
Die Idee — oder: Wie ein fehlendes Werkzeug zum CAD-Projekt wird
Es war ein ganz normaler Abend. Kein großer Plan, keine ambitionierten Ziele – wir hatten schlicht Lust auf ein Radler.
Conny wollte ein alkoholfreies aus der Flasche. Ich hatte eine Dose. Klingt unkompliziert.
War es aber nicht.
Denn der Flaschenöffner war weg. Einfach weg. Nicht „vielleicht in der Schublade” weg, sondern das spurlose Verschwinden, das nur Küchenutensilien beherrschen. Schublade auf, Schublade zu. Zweite Schublade. Die Schublade, in der eigentlich nur Mysterien wohnen. Nichts.
Conny wartete geduldig. Ich wurde systematischer.
Während ich also durch die halbe Küche suchte, kämpfte ich parallel schon mal vorsorglich mit der Lasche meiner Dose – die sich natürlich genau in diesem Moment entschied, besonders widerspenstig zu sein. Conny schaute zu. Sagte nichts. Das war eigentlich schon Kommentar genug.
Also wich ich auf Plan B aus: MakerWorld durchsuchen, schnell ein Modell drucken, Problem gelöst. Gute Idee – in der Theorie.
In der Praxis: jede Menge Modelle, aber keines wirklich überzeugend. Ein einfacher Kunststoffhebel zeigte bereits nach wenigen Flaschen sichtbare Ermüdungserscheinungen. Modelle mit eingesetzter Münze wirkten stabiler, waren aber so kurz gebaut, dass die nötige Hebelwirkung fehlte — für Conny wäre das Öffnen damit eine kleine Kraftübung geworden. Ein weiteres Modell drückte beim Benutzen unangenehm in die Handfläche.
Irgendwann, irgendwo zwischen der dritten Suchanfrage und meiner inzwischen schmerzhaft geöffneten Dose, kam der Gedanke: Warum nicht einfach selbst einen bauen? Einen, der wirklich funktioniert – und gleich auch noch die Dosenlasche mit übernimmt?
Ich beschäftige mich doch inzwischen mit CAD. Das müsste doch zu machen sein.
Conny hat an dieser Stelle vermutlich innerlich die Augen gerollt. Zu Recht, denn der „schnelle Abend mit Radler” hatte sich damit offiziell in ein Entwicklungsprojekt verwandelt. Und ich nutzte Bauarbeitermethoden zur Flaschenöffnung.
Also setzte ich mich an FreeCAD und fing an.

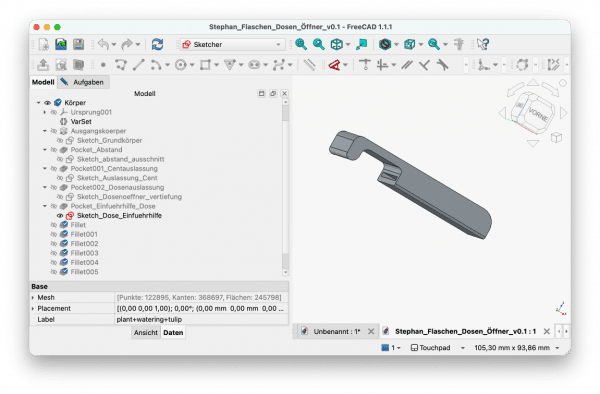

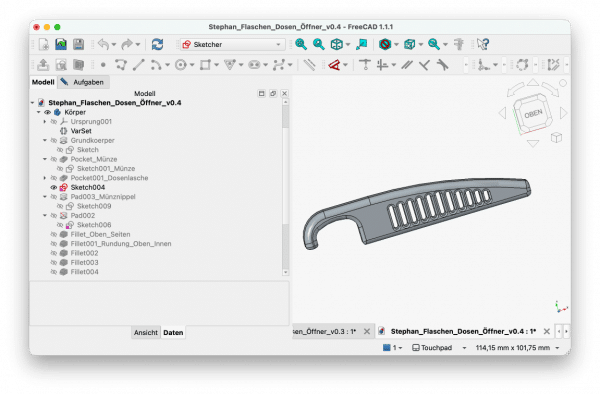

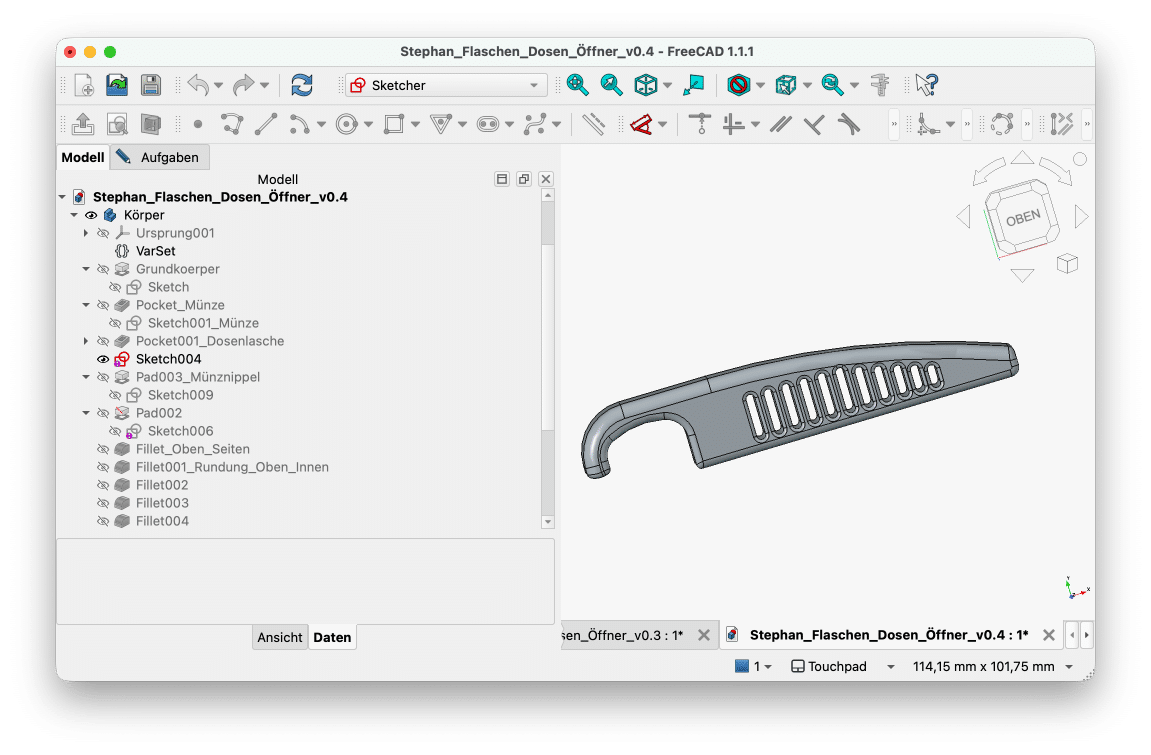

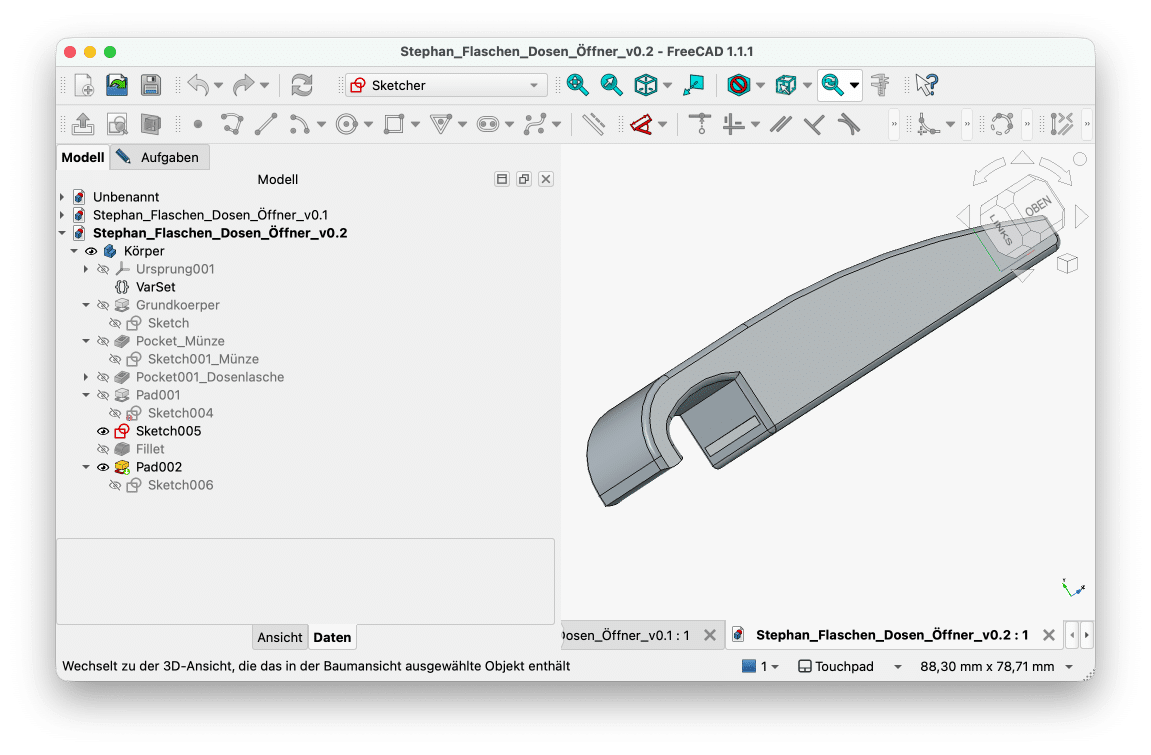

Von der Idee zum fertigen Modell: fünf Versionen
So simpel der Öffner auf den ersten Blick wirkt – dahinter stecken mehrere Entwicklungsschritte.
Insgesamt entstanden fünf Versionen. Nach jedem Testdruck wurden Details verändert, angepasst, verbessert:

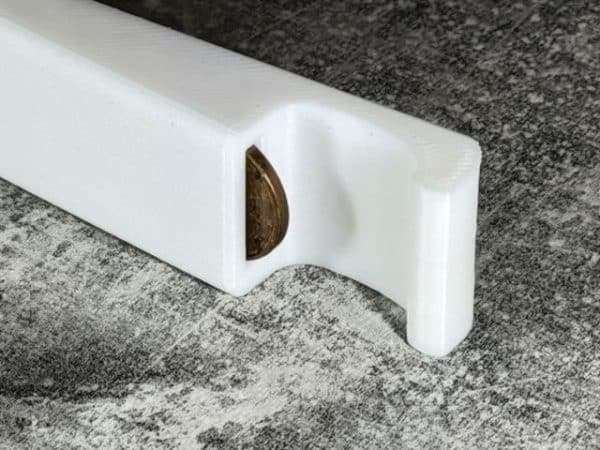

- Stabilität rund um die Münzaufnahme
- Ergonomie und Griffgefühl
- Hebelwirkung und Festigkeit des Kronkorkenöffners

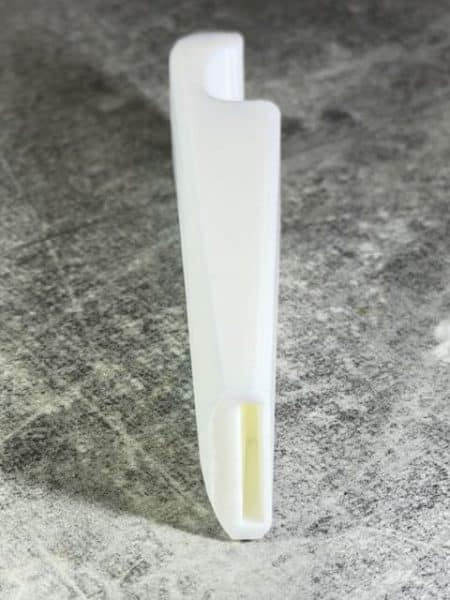

- Führung der Dosenlasche
- Druckbarkeit ohne Supports
- Rundungen und Kanten für angenehmeres Handling
Gerade das Zusammenspiel aus Funktion und Komfort war spannender als gedacht. Kleine Änderungen an Länge oder Winkel machten beim Öffnen einen überraschend großen Unterschied.

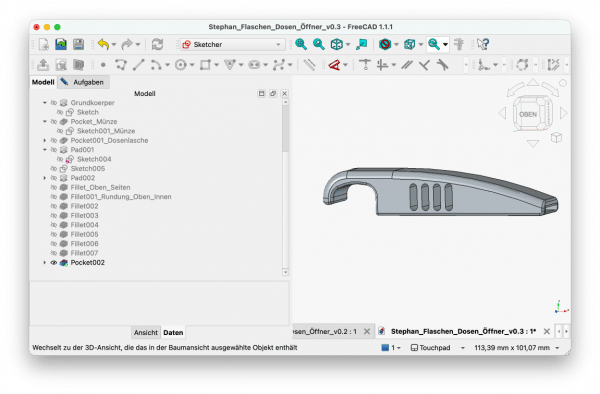

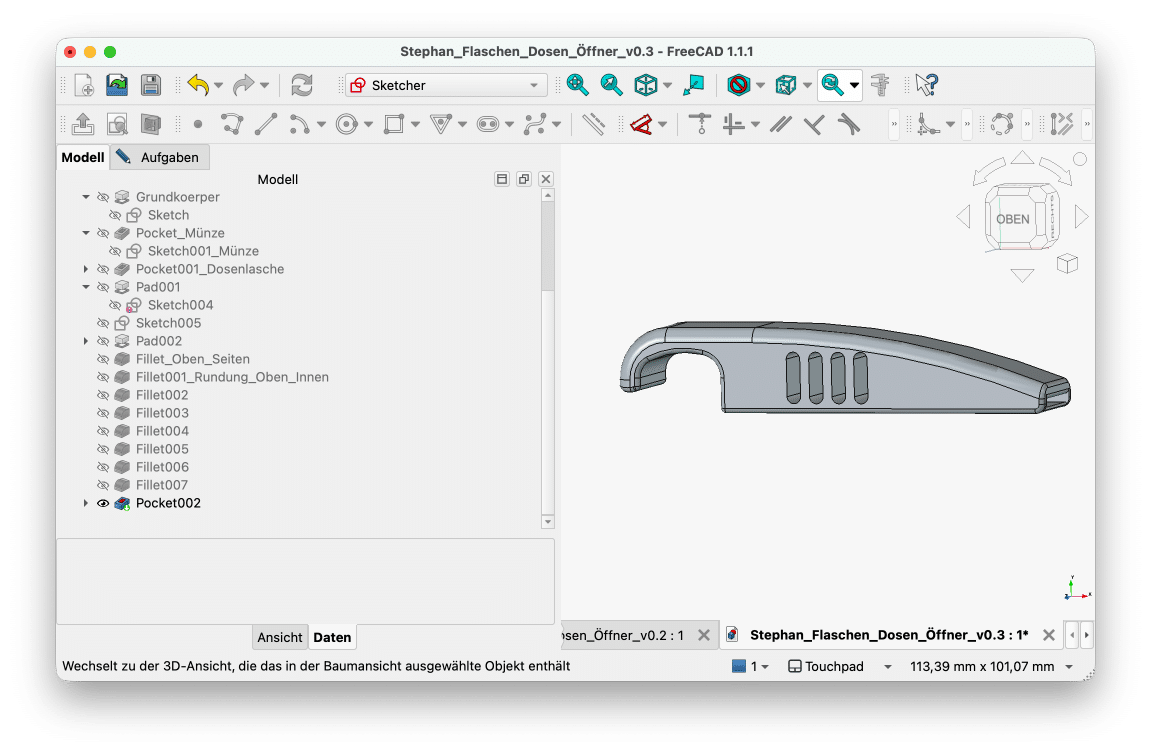

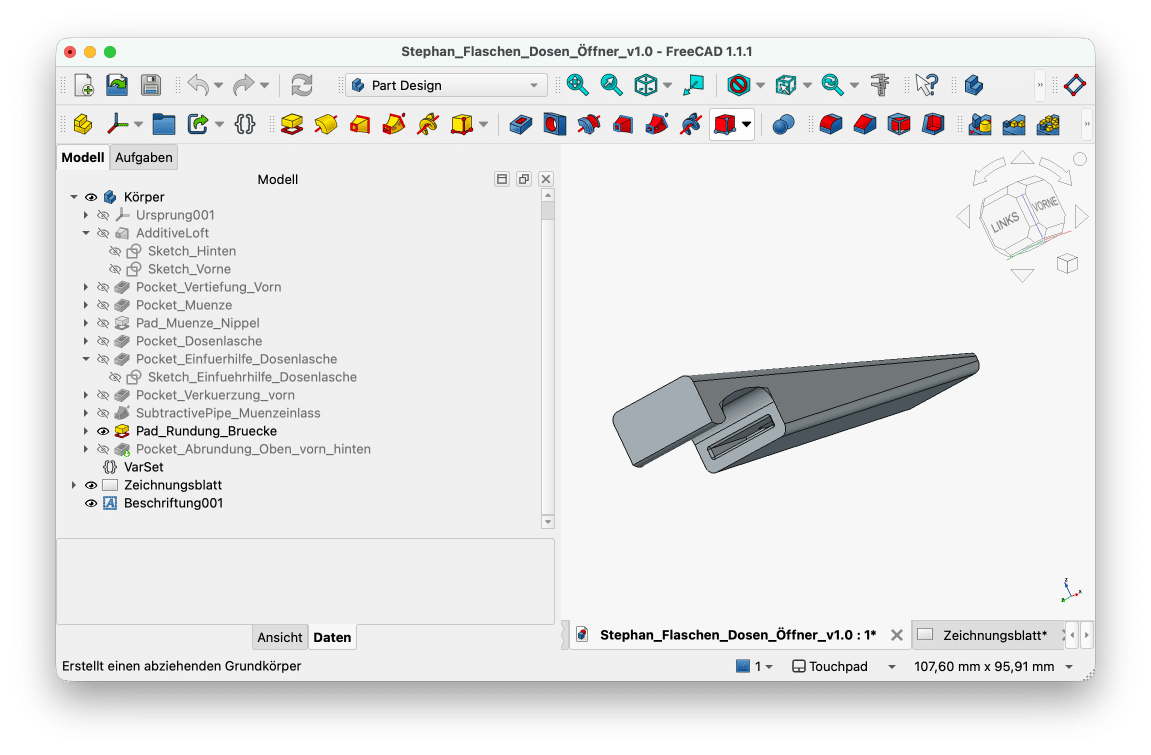

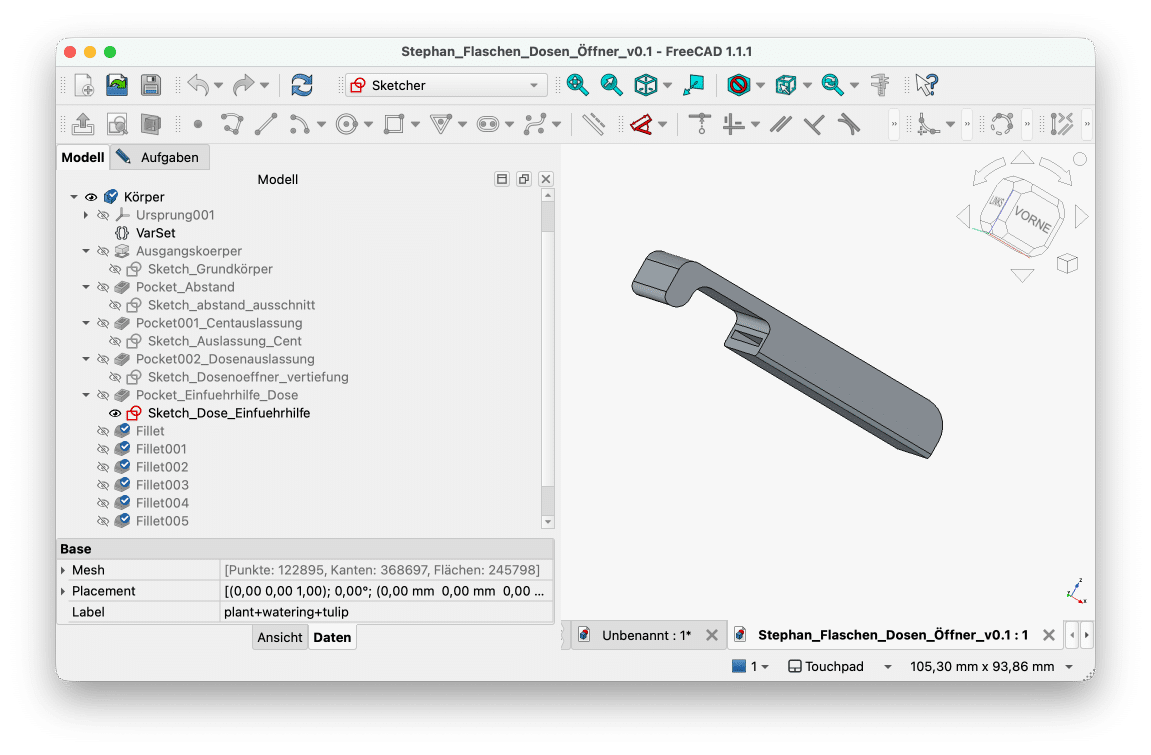

Konstruktion mit FreeCAD
Das gesamte Modell entstand in FreeCAD — mein erstes selbst entwickeltes Teil, das nicht nur irgendwie funktioniert, sondern einen konkreten Alltagsnutzen erfüllen sollte.
Genau das machte das Projekt so interessant: Die bisher erlernten CAD-Kenntnisse ließen sich direkt anwenden – inklusive Testdrucken, Fehlern, Anpassungen und schrittweiser Optimierung. Nicht einfach ein fertiges Modell herunterladen, sondern eine eigene Idee entwickeln und so lange verbessern, bis sie im Alltag wirklich funktioniert.
Druckeigenschaften
Das Modell ist bewusst druckfreundlich konstruiert – ohne Supports und mit vier Wandlinien für zusätzliche Stabilität
Getestet habe ich es mit verschiedenen Materialien:
- PLA
- PLA Silk+
- PETG HF
Gedruckt wurde auf einem Bambu Lab H2D sowie einem Bambu Lab P2S. Die Druckprofile sind auf PLA Basic ausgelegt, lassen sich im Slicer aber problemlos auf andere Materialien übertragen.
Eckdaten auf einen Blick:
- ⏱ ca. 30 Minuten Druckzeit
- ⚖ ca. 14 g Materialverbrauch
Damit eignet sich das Modell gut als schneller Alltagsdruck oder kleine Geschenkidee.
Open Source & Download
Das Modell steht unter der CC BY-SA 4.0 Lizenz — kostenlos nutzbar, veränderbar, weiterzugeben und auch kommerziell einsetzbar.
Die Wahl dieser Lizenz war für mich keine lange Überlegung, sondern eigentlich ziemlich naheliegend.
Der Ausgangspunkt für dieses Projekt war ja genau das: Ich habe die Arbeit anderer gesehen, habe davon profitiert, und dann etwas Eigenes daraus entwickelt. Wer mir also einen Gefallen tun will – der gibt das einfach weiter. Wer das Modell verbessert, anpasst oder für seine eigenen Zwecke verändert, soll das machen können. Ohne Hürden, ohne Nachfragen.
Das „Share Alike” in CC BY-SA bedeutet dabei: Wer das Modell weiterentwickelt und veröffentlicht, behält es ebenfalls offen. So bleibt der Gedanke erhalten – Verbesserungen verschwinden nicht in einer geschlossenen Variante, sondern kommen der Community zugute. Genau das hat mir an der Maker-Welt von Anfang an gefallen: Man lernt voneinander, baut aufeinander auf.
Einzige Bedingung: Namensnennung. Das klingt nach mehr, als es ist – ein kurzer Hinweis auf den Ursprung reicht.
Wer das Modell ausprobieren möchte:
👉 1‑Cent Bottle & Can Opener auf MakerWorld
Fazit
Ein kleiner Flaschenöffner – und trotzdem ein interessantes Projekt. Von der ersten Idee über vier Prototypen bis zum fertigen Teil war es überraschend aufschlussreich zu sehen, wie viel Optimierung selbst in einem einfachen Alltagsgegenstand steckt.
Genau das fasziniert mich am 3D-Druck: Eine Idee entsteht am Bildschirm – und kurze Zeit später hält man das fertige Teil in der Hand.
